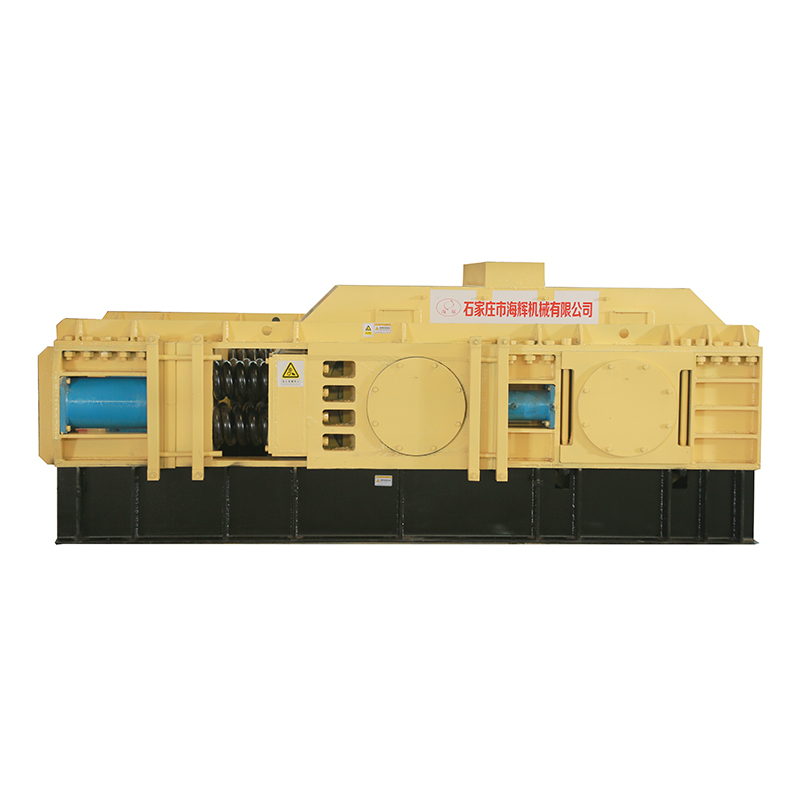

G Série de rolos de alta pressão da série

In response to the increasing demand for scale, intensification, energy conservation, environmental protection, and high-quality mechanism sand in the sand and gravel market, Shijiazhuang Haihui Machinery Co., Ltd. has further optimized the structure and function of the roller sand making machine based on more than 20 years of practical sand making applications, and launched a new generation of high-efficiency and low-cost sand making equipment - high-pressure roller sand making máquina. A máquina de areia de rolo da série G adota conceitos de design de areia de ponta. Comparado com produtos semelhantes, ele possui maior eficiência de areia, operação mais fácil e, mais importante, pode resolver de maneira abrangente e eficiente as preocupações com os clientes sobre a produção, tamanho das partículas do produto, custos de manutenção da produção e aplicabilidade. A máquina de fabricação de areia do rolo melhora sua capacidade de fabricação de areia ajustando a pressão entre os rolos. A areia acabada é responsável por mais de 90% das matérias -primas, que estão além do alcance de outros trituradores.

Princípio de trabalho:

1. Esta série de máquinas de rolos consiste principalmente em um motor, montagem interna de acionamento, rolo de moagem, estrutura principal, conjunto da estrutura deslizante, mola, sede do eixo fixo de feixe cruzado reforçado, estação hidráulica, mecanismo de amortecedor e outros componentes. A estrutura é compacta e precisa, e o movimento e a rotação são suaves. O rolo de moagem fixo é fixado no quadro principal com parafusos, e o outro conjunto de rolos de moagem pode deslizar como um todo na estrutura principal com a alteração da pressão da mola, ajustando automaticamente a lacuna entre os dois conjuntos de rolos de moagem, ou seja, a finura do produto acabado. Se os detritos de metal caírem entre os dois rolos de moagem, o rolo de moagem deslizante comprime a mola devido ao impacto, o que pode fazer com que o rolo de moagem deslizante recue, alcançando assim o objetivo de não danificar o equipamento.

2. Ajuste automático da finura da descarga, com base nas condições de dureza e alimentação do material, ajusta a pressão da mola para fazer com que o conjunto da estrutura deslizante se mova ligeiramente, alcançando assim a lacuna entre o conjunto da estrutura deslizante (com um conjunto de montagens de rolos instalados nele) e a montagem fixa. Ao mesmo tempo, o parafuso de ajuste deve ser afrouxado para facilitar o deslizamento automático sem obstrução (a lacuna deve estar dentro de 10 mm). Quando o material entra na lacuna entre os dois rolos de moagem para lixar; Devido à força reativa, o rolo de moagem deslizante pode ser instantaneamente comprimido e ejetado levemente, enquanto gira em direção à direção oposta para esmagar o material para alcançar a finura necessária. Quando os dois rolos de moagem se desgastam e a finura da descarga aumenta, o parafuso de ajuste deve ser afrouxado novamente e o óleo da estação de fornecimento hidráulico deve comprimir a mola novamente para obter um ajuste automático de finura.

3. O mecanismo de acionamento é transmitido do motor para o eixo de alta velocidade da engrenagem dura através de um acoplamento, acionando o conjunto de transmissão de acionamento interno e depois transmitido ao rolo de moagem através do acoplamento para girar na direção oposta, esmagando assim o material e descarregando o produto acabado da porta de descarga.

Parâmetros técnicos:
